HM臥式加工中心
Product description
| 臥式四面體加工中心參數規格表】 | |||

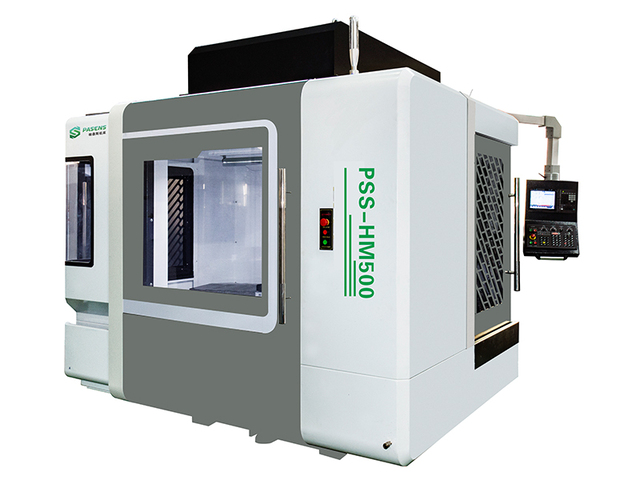

| 型號 | PSS-HM500 | ||
| 控制系統 | 西門子廣數法拉克 | ||
| 三軸行程 | X軸行程 | mm | 800 |
| Y軸行程 | mm | 600 | |
| Z軸行程 | mm | 600 | |
| 主軸端面到臺面距離 | mm | 150-870 | |
| 主軸中心線到轉臺臺面 | mm | 0-600 | |
| 工作臺 | 工作臺尺寸 | mm | 585×390 |
| 工作臺最大負荷 | kg | 400 | |
| 旋轉工作臺尺寸（選配） | mm | 320/400 | |
| 轉臺驅動方式 | 油壓驅動/伺服驅動 | ||
| 主軸 | 主軸轉速 | rpm | 50-12000 |
| 主軸傳動 | 直結式 | ||
| 主軸直徑 | mm | 140 | |
| 攻牙時主軸最高轉速 | rpm | 4000 | |
| 主軸電機功率（連續/過載） | kw | 7.5/15 | |
| 進給 | X/Y/Z線軌規格 | mm | X/Z/Y:35 |
| X/Y/Z滾珠絲桿規格 | D×P | X/Z:32×16 Y:40×12 | |
| 三軸傳動 | 直結式 | ||
| 三軸電機功率 | kw | 2.2/2.2/3.55 | |
| 刀庫 | 刀具刀柄類型 | MAS,BT40 | |
| 拉扯螺栓類型 | MAS,BT40T-1 | ||
| 刀具數量 | set | 24 | |
| 最大刀長 | mm | 200 | |
| 最大刀直徑(滿刀/鄰空刀) | mm | 60/80 | |
| 刀具重量 | kg | 8 | |
| 換刀形式 | 圓盤式 | 就近選刀 | |
| 換刀時間 | sec | 1.7/3 | |
| 電源 | 機床電壓 | V | 380 |
| 電器總容量 | KVA | 25 | |
| 氣源壓力 | mpa | 0.5-0.6 | |
| 機器尺寸 及重量 | 高度 | mm | 2100 |
| 占地面積 | mm | 2300×2150 | |
| 凈重 | kg | 5500 | |
| 裝箱重量 | kg | 6000 | |
| 精度(JIS標準） | 定位精度 | mm | ±0.005/300 |
| 重復定位精度 | mm | ±0.003 | |
| 型號 | PSS-HM800 | ||
| 控制系統 | 西門子廣數法拉克 | ||
| 三軸行程 | X軸行程 | mm | 1100 |
| Y軸行程 | mm | 600 | |
| Z軸行程 | mm | 600 | |
| 主軸端面到臺面距離 | mm | 150-870 | |
| 主軸中心線到轉臺臺面 | mm | 600-140 | |
| 工作臺 | 工作臺尺寸 | mm | 640×500 |
| 工作臺最大負荷 | kg | 500 | |
| 旋轉工作臺尺寸（選配） | mm | 400×400/500×500 | |
| 轉臺驅動方式 | 油壓驅動/伺服驅動 | ||
| 主軸 | 主軸轉速 | rpm | 50-12000 |
| 主軸傳動 | 直結式 | ||
| 主軸直徑 | mm | 140 | |
| 攻牙時主軸最高轉速 | rpm | 4000 | |
| 主軸電機功率（連續/過載） | kw | 11/22 | |
| 進給 | X/Y/Z線軌規格 | mm | X/Z:45×2 |
| X/Y/Z滾珠絲桿規格 | D×P | 40×12 | |
| 三軸傳動 | 直結式 | ||
| 三軸電機功率 | kw | 2.9/2.9/3.55 | |
| 刀庫 | 刀具刀柄類型 | MAS,BT40 | |
| 拉扯螺栓類型 | MAS,BT40T-1 | ||
| 刀具數量 | set | 24 | |
| 最大刀長 | mm | 200 | |
| 最大刀直徑(滿刀/鄰空刀) | mm | 60/80 | |
| 刀具重量 | kg | 8 | |
| 換刀形式 | 圓盤式 | 就近選刀 | |
| 換刀時間 | sec | 1.7/3 | |
| 電源 | 機床電壓 | V | 380 |
| 電器總容量 | KVA | 35 | |
| 氣源壓力 | mpa | 0.5-0.6 | |
| 機器尺寸 及重量 | 高度 | mm | 2200 |
| 占地面積 | mm | 2500×2300 | |
| 凈重 | kg | 6500 | |
| 裝箱重量 | kg | 7000 | |
| 精度(JIS標準） | 定位精度 | mm | ±0.005/300 |
| 重復定位精度 | mm | ±0.003 | |
